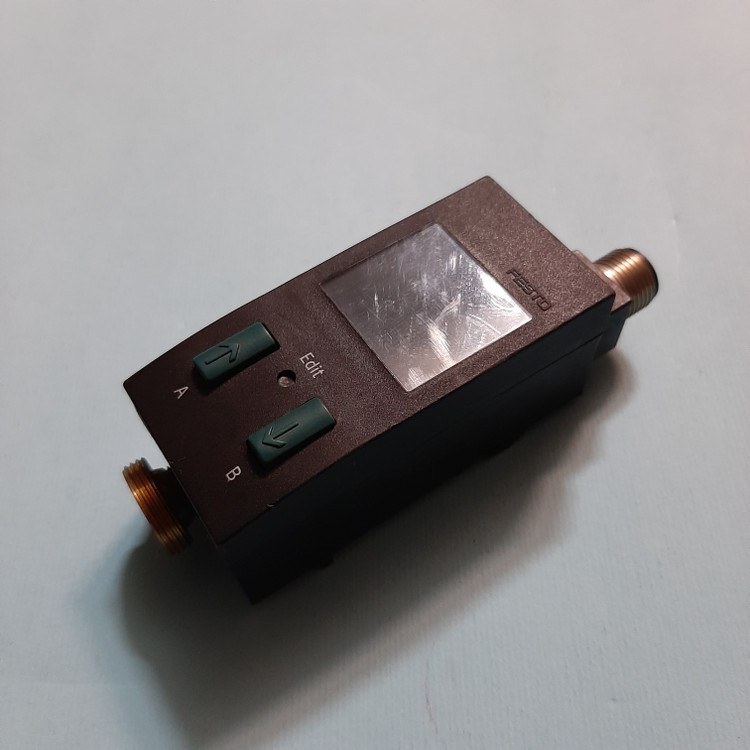

FESTO SDE1-D16-G2-H18-L-P2-M12 سنسور فشار

🧩 معرفی کلی

FESTO SDE1-D16-G2-H18-L-P2-M12 یک سنسور فشار دیجیتال الکترونیکی (Digital Pressure Sensor) از سری SDE1 شرکت Festo آلمان هست.

این مدل برای اندازه‌گیری و مانیتورینگ فشار گازها (هوای فشرده یا گازهای غیرخورنده) طراحی شده و معمولاً در سیستم‌های پنوماتیک صنعتی، خطوط اتوماسیون و ماشین‌آلات هوای فشرده استفاده می‌شه.

---

⚙️ مشخصات فنی دقیق

مدل دقیق: SDE1-D16-G2-H18-L-P2-M12

نوع اندازه‌گیری: فشار گیج (Gauge Pressure)

محدوده اندازه‌گیری: 0 … 16 bar (برای هوای فشرده و گازهای غیرخورنده)

فشار مجاز اضافه‌بار: تا 26 bar

نوع خروجی الکتریکی: دو خروجی دیجیتال (PNP) + یک خروجی آنالوگ (0…10 V)

رزولوشن خروجی آنالوگ: تقریباً 10 mV/bar

تغذیه: 18 … 30 V DC (محافظت شده در برابر پلاریته معکوس)

اتصال الکتریکی: کانکتور M12 (5-pin)

اتصال فشار: رزوه G1/8 (بدنه فلزی)

دمای کاری: -10 … +60 °C

دقت اندازه‌گیری: ±1 % از مقدار نهایی (Full Scale)

زمان پاسخ‌دهی: ≤ 2.5 ms

درجه حفاظت: IP65 (مقاوم در برابر گرد و غبار و پاشش آب)

نمایشگر: LCD دو ردیفه برای نمایش مقدار فشار، واحد و وضعیت خروجی‌ها

نصب: روی پنل یا مانفولد (قابلیت چرخش نمایشگر دارد)

وزن: حدود 60 گرم

---

🧠 عملکرد و نحوه کار

سنسور فشار SDE1-D16 فشار لحظه‌ای هوای فشرده را اندازه‌گیری کرده و:

مقدار عددی آن را روی نمایشگر دیجیتال نشان می‌دهد،

و می‌تواند بر اساس مقدار تنظیم‌شده (Setpoint)، دو خروجی سوئیچ PNP را فعال یا غیرفعال کند.

همچنین خروجی آنالوگ 0–10V دارد تا فشار را به کنترلر PLC یا مانیتور انتقال دهد.

کاربر می‌تواند از طریق دکمه‌های روی بدنه، واحد اندازه‌گیری (bar، psi، MPa)، آستانه‌ها و هیسترزیس را تنظیم کند

---

🧱 ساختار و طراحی

بدنه‌ی پلی‌کربنات مقاوم (PC) با پوشش فلزی در بخش اتصال رزوه‌ای.

نمایشگر بزرگ و واضح با نور پس‌زمینه.

طراحی فشرده و سبک (برای استفاده در تابلو یا روی تجهیزات پنوماتیکی).

---

🧰 کاربردهای صنعتی

مانیتورینگ فشار در سیستم‌های هوای فشرده و فیلترها

کنترل فشار در سیلندرهای پنوماتیکی و واحدهای کنترل

استفاده در ماشین‌آلات بسته‌بندی، مونتاژ، یا رباتیک صنعتی

تشخیص افت فشار یا نشتی در خطوط

---

⚡ مزایا

✅ نمایشگر دیجیتال واضح

✅ تنظیم ساده با دکمه‌های داخلی

✅ خروجی آنالوگ + دو خروجی دیجیتال

✅ بدنه مستحکم و درجه حفاظت IP65
