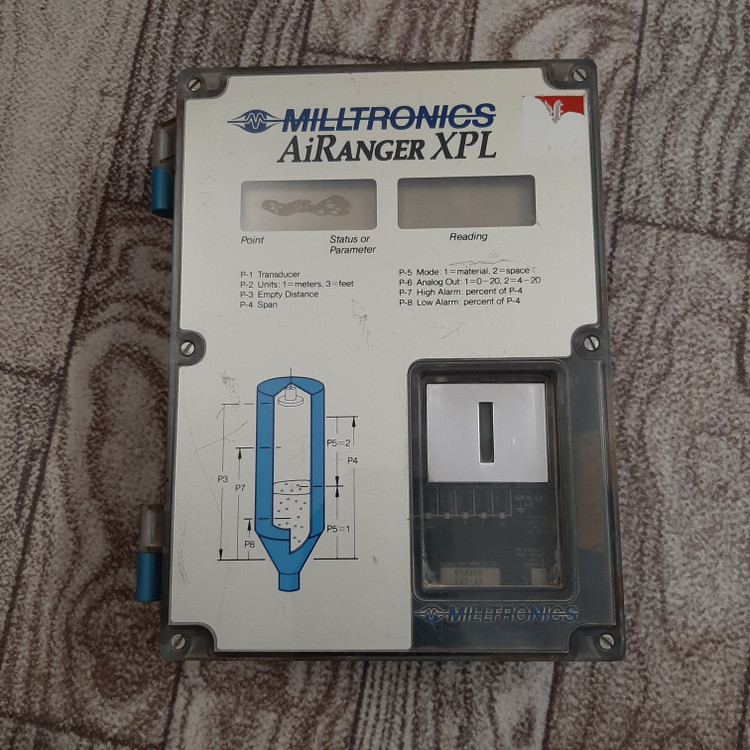

دستگاه Milltronics AiRanger XPL

این دستگاه یک **Milltronics AiRanger XPL** است؛ یک سیستم مانیتورینگ سطح (Level Monitoring) اولتراسونیک که برای اندازه‌گیری موجودی مخازن، سیلوها و چاه‌ها استفاده می‌شود. این برند اکنون بخشی از کمپانی **زیمنس (Siemens)** است.



---



### معرفی دستگاه Milltronics AiRanger XPL

دستگاه **AiRanger XPL** یک کنترلر پیشرفته برای اندازه‌گیری سطح مواد به‌صورت غیرتماسی (Ultrasonic) است. این دستگاه قادر است سطح مایعات، جامدات و پودرها را در مخازن تا ارتفاع حدود ۶۰ متر (بسته به نوع ترنسدیوسر) با دقت بالا اندازه‌گیری کند.



#### ویژگی‌های کلیدی:

* **تطبیق‌پذیری بالا:** قابلیت اتصال به چندین ترنسدیوسر (نقطه اندازه‌گیری) به‌صورت هم‌زمان.

* **تکنولوژی پردازش اکو (Sonic Intelligence):** تشخیص دقیق سطح واقعی مواد و حذف نویزهای محیطی یا اکوهای کاذب ناشی از تیغه‌های مخزن یا گرد و غبار.

* **خروجی آنالوگ و رله:** دارای خروجی‌های استاندارد ۴ تا ۲۰ میلی‌آمپر برای اتصال به PLC و رله‌های قابل برنامه‌ریزی برای هشدار (Alarm).



---



### راهنمای پارامترهای سریع (بر اساس پنل دستگاه)

روی بدنه دستگاه، پارامترهای اصلی برنامه‌ریزی (P-Parameters) درج شده که کاربری آن را بسیار آسان می‌کند:



1. **P-1 (Transducer):** انتخاب نوع سنسور متصل شده.

2. **P-2 (Units):** انتخاب واحد اندازه‌گیری ($1 = \text{meters}$, $3 = \text{feet}$).

3. **P-3 (Empty Distance):** تعیین فاصله از سنسور تا کف مخزن (نقطه صفر).

4. **P-4 (Span):** تعیین محدوده کاری یا ارتفاع مفید مخزن.

5. **P-5 (Mode):** تعیین نوع نمایش خروجی ($1 = \text{Material Level}$ یا سطح مواد، $2 = \text{Space}$ یا فضای خالی بالای مخزن).

6. **P-6 (Analog Out):** تنظیم محدوده جریان خروجی ($1 = 0 \text{-} 20 \text{ mA}$, $2 = 4 \text{-} 20 \text{ mA}$).

7. **P-7 (High Alarm):** تنظیم حد بالای هشدار (بر حسب درصد از P-4).

8. **P-8 (Low Alarm):** تنظیم حد پایین هشدار (بر حسب درصد از P-4).



---



### کاربردهای صنعتی

این دستگاه در صنایع مختلفی از جمله موارد زیر کاربرد دارد:

* **صنایع سیمان و معدن:** برای مانیتورینگ سیلوهای کلینکر و پودر سنگ.

* **تصفیه آب و فاضلاب:** اندازه‌گیری سطح چاه‌ها و حوضچه‌های تصفیه.

* **صنایع غذایی و شیمیایی:** کنترل موجودی مخازن غلات یا مواد شیمیایی مایع.



* **دوام بدنه:** دارای کیس مقاوم در برابر شرایط جوی (NEMA 4X / IP65).

* **دقت نمایشگر:** دارای دو ردیف نمایشگر برای نشان دادن "نقطه اندازه‌گیری" و "مقدار عددی".



---

**نکته فنی:** برای راه‌اندازی این دستگاه، کاربر به یک کی‌پد مخصوص (Programmer) نیاز دارد که معمولاً به‌صورت مادون قرمز (Infrared) به سنسور جلوی دستگاه متصل می‌شود.
