ماژول ترانسدیوسر یونیورسال QUATTRO Universal Transducer Module

ماژول ترانسدیوسر یونیورسال QUATTRO Universal Transducer Module



معرفی محصول



QUATTRO Universal Transducer Module یک ماژول ترانسدیوسر چندکاناله صنعتی است که برای تبدیل، ایزوله‌سازی و انتقال سیگنال‌های آنالوگ در سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این تجهیز با داشتن ۴ کانال مستقل، امکان دریافت سیگنال از انواع سنسورها و ارسال خروجی استاندارد جریان یا ولتاژ به PLC، سیستم‌های مانیتورینگ و تجهیزات کنترلی را فراهم می‌کند.



این ماژول با نصب آسان روی ریل DIN، گزینه‌ای مناسب برای صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، خطوط تولید و سیستم‌های کنترل فرآیند محسوب می‌شود.





---



مشخصات فنی



نام محصول QUATTRO Universal Transducer Module

نوع تجهیز ماژول ترانسدیوسر آنالوگ

تعداد کانال 4 کانال مستقل

نوع نصب ریل DIN

خروجی ولتاژ Voltage Output

خروجی جریان Current Output

تغذیه کمکی Auxiliary Supply

کاربرد تبدیل و ایزوله‌سازی سیگنال

محیط استفاده تابلوهای برق و سیستم‌های اتوماسیون



---

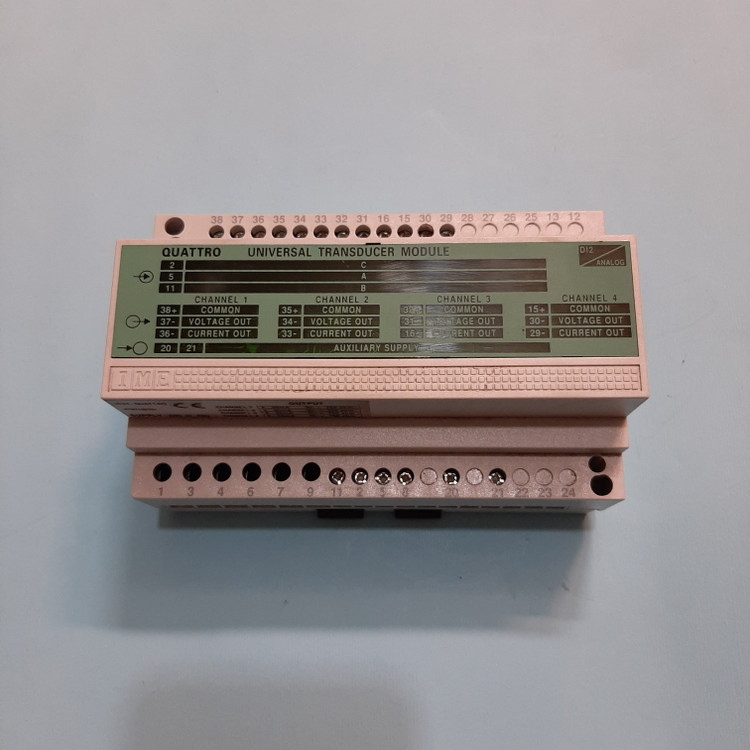

ساختار کانال‌ها



این ماژول دارای چهار کانال مجزا است که هر کدام شامل ترمینال‌های زیر می‌باشند:



کانال 1



ترمینال 38+: مشترک (Common)



ترمینال 37-: خروجی ولتاژ



ترمینال 36-: خروجی جریان





کانال 2



ترمینال 35+: مشترک (Common)



ترمینال 34-: خروجی ولتاژ



ترمینال 33-: خروجی جریان





کانال 3



ترمینال 32+: مشترک (Common)



ترمینال 31-: خروجی ولتاژ



ترمینال 16-: خروجی جریان





کانال 4



ترمینال 15+: مشترک (Common)



ترمینال 30-: خروجی ولتاژ



ترمینال 29-: خروجی جریان



---



کاربردهای ماژول QUATTRO



این تجهیز در صنایع مختلف برای پردازش سیگنال‌های آنالوگ مورد استفاده قرار می‌گیرد، از جمله:



اتصال سنسورهای صنعتی به PLC



تبدیل سیگنال‌های اندازه‌گیری به خروجی استاندارد



ایزوله‌سازی الکتریکی مدارهای کنترلی



انتقال سیگنال در فواصل طولانی



سیستم‌های مانیتورینگ و ثبت داده



خطوط تولید خودکار



تجهیزات کنترل فرآیند



---



مزایای استفاده



✔ دارای ۴ کانال مستقل



✔ نصب آسان روی ریل استاندارد DIN



✔ امکان استفاده از خروجی جریان و ولتاژ



✔ افزایش ایمنی سیستم از طریق ایزولاسیون سیگنال



✔ کاهش نویز و خطا در انتقال اطلاعات



✔ مناسب برای کاربردهای صنعتی سنگین



✔ ابعاد فشرده و مناسب برای تابلو برق



---



نحوه عملکرد



ماژول QUATTRO سیگنال دریافتی از سنسورها یا ترانسدیوسرها را دریافت کرده و پس از پردازش، آن را به شکل خروجی آنالوگ استاندارد در اختیار تجهیزات کنترلی قرار می‌دهد. این خروجی‌ها معمولاً به صورت 0 تا 10 ولت یا 4 تا 20 میلی‌آمپر بوده و امکان ارتباط مطمئن میان تجهیزات اندازه‌گیری و سیستم کنترل را فراهم می‌کنند.



---



موارد استفاده در صنعت



صنایع نفت، گاز و پتروشیمی



نیروگاه‌ها



صنایع خودروسازی



کارخانه‌های سیمان و فولاد



صنایع غذایی و دارویی



سیستم‌های مدیریت ساختمان (BMS)



خطوط تولید و بسته‌بندی



---



جمع‌بندی



QUATTRO Universal Transducer Module یک ماژول آنالوگ چندکاناله با قابلیت تبدیل و انتقال سیگنال‌های صنعتی است که با ارائه خروجی‌های جریان و ولتاژ، نقش مهمی در افزایش دقت و پایداری سیستم‌های اتوماسیون ایفا می‌کند. وجود چهار کانال مستقل، نصب آسان و سازگاری با تجهیزات کنترلی مختلف، این محصول را به انتخابی مناسب برای مهندسان برق و اتوماسیون صنعتی تبدیل کرده است.
