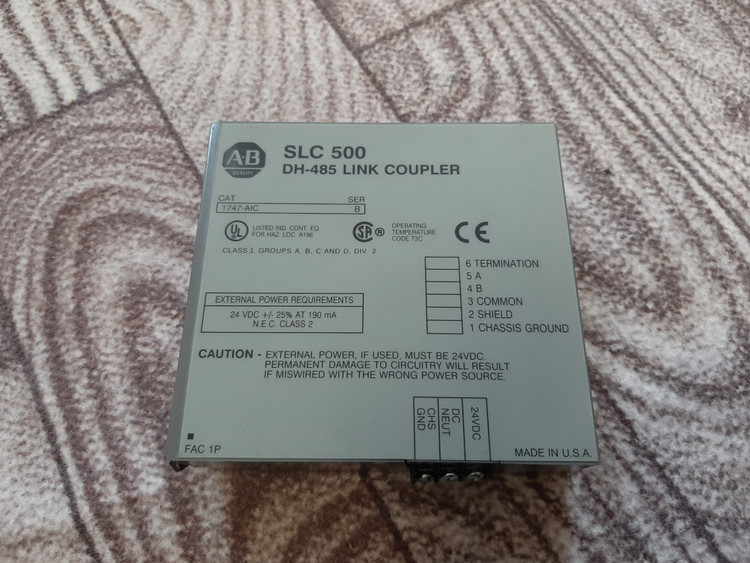

Allen-Bradley 1747-AIC SLC 500 DH-485 Link Coupler یک ماژول رابط و کوپلر ارتباطی ایزوله برای برقراری ارتباط تجهیزات خانواده SLC 500 با شبکه صنعتی DH-485 است. این تجهیز ساخت Allen-Bradley / Rockwell Automation بوده و برای اتصال پردازنده‌های SLC 500، تجهیزات جانبی و سیستم‌های کامپیوتری یا HMI به شبکه DH-485 مورد استفاده قرار می‌گیرد.



مشخصات فنی Allen-Bradley 1747-AIC



- برند: Allen-Bradley

- سازنده: Rockwell Automation

- سری: SLC 500

- مدل / کاتالوگ نامبر: 1747-AIC

- نوع تجهیز: DH-485 Link Coupler / Isolated Link Coupler

- پروتکل ارتباطی: DH-485

- نوع ارتباط: شبکه ارتباطی صنعتی DH-485

- تغذیه خارجی: 24VDC ±25%

- جریان مورد نیاز: حداکثر حدود 190mA در شرایط اتصال تجهیزات جانبی

- ولتاژ ایزولاسیون ارتباطی: 1500VDC

- نوع اتصال شبکه: ترمینال 6 پین

- ترمینال‌ها:

  - Pin 1: Chassis Ground

  - Pin 2: Shield

  - Pin 3: Common

  - Pin 4: B

  - Pin 5: A

  - Pin 6: Termination

- دمای کاری: مطابق کد دمایی T3C

- استانداردها: UL، CSA و CE

- محل ساخت درج‌شده روی دستگاه: USA



منبع تغذیه خارجی این ماژول در صورت استفاده باید 24VDC باشد؛ اتصال منبع با ولتاژ نامناسب می‌تواند موجب آسیب دائمی به مدار داخلی شود.



کاربرد 1747-AIC در اتوماسیون صنعتی



ماژول 1747-AIC برای ایجاد ارتباط بین کنترلرهای Allen-Bradley SLC 500 و شبکه DH-485 طراحی شده است. این کوپلر می‌تواند برای اتصال پردازنده SLC 500 به تجهیزات جانبی مانند HMI، ترمینال‌های اپراتوری، کامپیوترهای برنامه‌نویسی و سایر تجهیزات سازگار با DH-485 مورد استفاده قرار گیرد.



یکی از ویژگی‌های مهم این مدل، ایزولاسیون ارتباطی است که برای محافظت از تجهیزات متصل به شبکه در برابر اختلاف پتانسیل و مشکلات الکتریکی شبکه در نظر گرفته شده است.



ویژگی‌های مهم Allen-Bradley 1747-AIC



- کوپلر ارتباطی اختصاصی برای سیستم‌های SLC 500

- پشتیبانی از شبکه DH-485

- دارای ایزولاسیون الکتریکی بین بخش ارتباطی و تجهیزات متصل

- امکان اتصال تجهیزات جانبی به شبکه DH-485

- پشتیبانی از کابل‌های شیلددار زوج‌تابیده مانند Belden 9842

- دارای ترمینال‌های مجزا برای A، B، Common، Shield و Ground

- دارای ترمینیشن داخلی 120Ω برای شبکه DH-485

- مناسب برای کاربردهای صنعتی و تابلوهای کنترل

- قابلیت استفاده در سیستم‌های قدیمی و موجود Allen-Bradley SLC 500



در شبکه DH-485، برای اتصال‌های انتهایی شبکه از ترمینیشن داخلی 120 اهم استفاده می‌شود و طول مجموع سگمنت‌های کابل می‌تواند تا حدود 1219 متر (4000 فوت) باشد.



جمع‌بندی



Allen-Bradley 1747-AIC SLC 500 DH-485 Link Coupler یک رابط ارتباطی صنعتی تخصصی برای سیستم‌های Allen-Bradley SLC 500 است که امکان اتصال کنترلر و تجهیزات جانبی به شبکه DH-485 را فراهم می‌کند. این محصول به‌خصوص برای نگهداری، تعمیر و توسعه سیستم‌های اتوماسیون صنعتی مبتنی بر PLCهای قدیمی سری SLC 500 کاربرد دارد.
