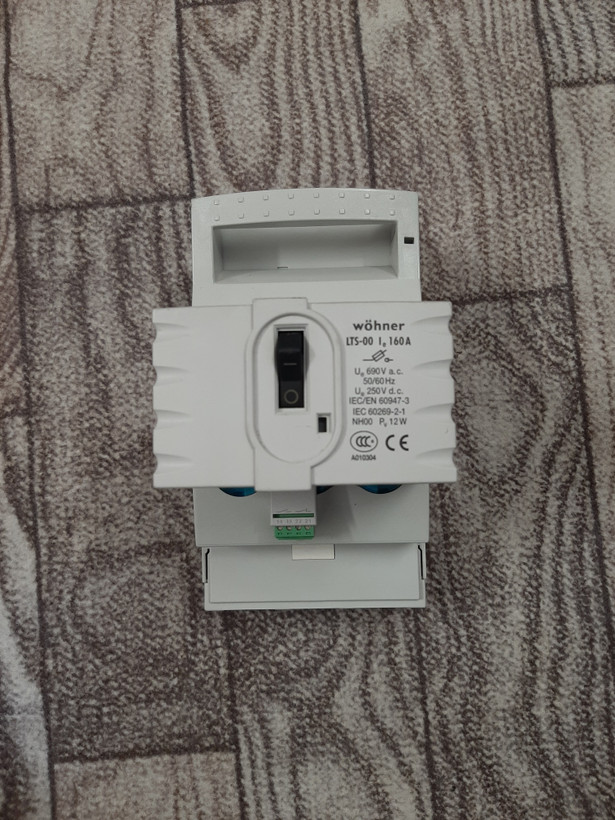

کلید فیوزی Wöhner LTS-00 160A

کلید فیوزی Wöhner LTS-00 160A



کلید فیوزی Wöhner LTS-00 160A یک تجهیز حفاظتی و قطع‌و‌وصل مدارهای قدرت از محصولات شرکت Wöhner آلمان است که برای استفاده در تابلوهای برق صنعتی و سیستم‌های توزیع انرژی طراحی شده است. این تجهیز در رده NH Fuse Switch-Disconnector قرار می‌گیرد و امکان قطع و ایزوله‌کردن مدار همراه با استفاده از فیوزهای NH را فراهم می‌کند. طبق اطلاعات رسمی Wöhner، مدل LTS-00 برای فیوزهای سایز NH 000 و NH 00 طراحی شده و دارای جریان نامی 160 آمپر است.



این کلید با ولتاژ نامی 690 ولت AC و 250 ولت DC قابل استفاده بوده و مطابق استانداردهای IEC 60947-1 و IEC 60947-3 طراحی شده است. همچنین بسته به نوع فیوز مورد استفاده، قابلیت حفاظت مدار در برابر جریان‌های اضافه و اتصال کوتاه را فراهم می‌کند.



مشخصات فنی



برند: Wöhner



مدل / Type: LTS-00



نوع تجهیز: NH Fuse Switch-Disconnector



جریان نامی: 160A



ولتاژ نامی AC: 690V



ولتاژ نامی DC: 250V



فرکانس: 50/60Hz



سایز فیوز قابل استفاده: NH 000 / NH 00



استاندارد فیوز: IEC / HD 60269-2



استاندارد تجهیز: IEC 60947-1 / IEC 60947-3



رده کاربرد: AC-21B در 690V، AC-22B در 500V و AC-23B در 400V



جریان اتصال کوتاه مشروط: تا 50kA در 690V AC با فیوزهای کلاس gG



حداکثر توان تلفاتی فیوز: 12W



نوع نصب: نصب روی صفحه (Panel/Mounting Plate)





کاربردهای کلید Wöhner LTS-00



این کلید فیوزی در طیف گسترده‌ای از سیستم‌های برق صنعتی مورد استفاده قرار می‌گیرد، از جمله:



تابلوهای توزیع برق صنعتی



تابلوهای برق کارخانه‌ها و خطوط تولید



مدارهای ورودی و خروجی تابلوهای قدرت



سیستم‌های حفاظت و توزیع انرژی



ماشین‌آلات و تجهیزات صنعتی



تابلوهای دارای سیستم باسبار



صنایع نفت، گاز و پتروشیمی



نیروگاه‌ها و تأسیسات صنعتی





مزایای Wöhner LTS-00 160A



ظرفیت جریان نامی 160 آمپر



قابلیت استفاده با فیوزهای NH 000 و NH 00



مناسب برای سیستم‌های برق تا 690VAC



قابلیت قطع و ایزوله‌کردن مدار



طراحی مناسب برای تابلوهای برق صنعتی



برخورداری از استانداردهای بین‌المللی IEC



قابلیت استفاده با فیوزهای کلاس gG



طراحی و ساخت توسط Wöhner آلمان





جمع‌بندی



Wöhner LTS-00 160A یک کلید فیوزی NH با جریان نامی 160 آمپر است که برای حفاظت، قطع و ایزوله‌سازی مدارهای قدرت در تابلوهای برق صنعتی مورد استفاده قرار می‌گیرد. ترکیب قابلیت استفاده با فیوزهای NH 000/NH 00، ولتاژ کاری تا 690VAC و طراحی مطابق استانداردهای IEC، این تجهیز را به گزینه‌ای مناسب برای سیستم‌های توزیع و حفاظت برق صنعتی تبدیل کرده است.
