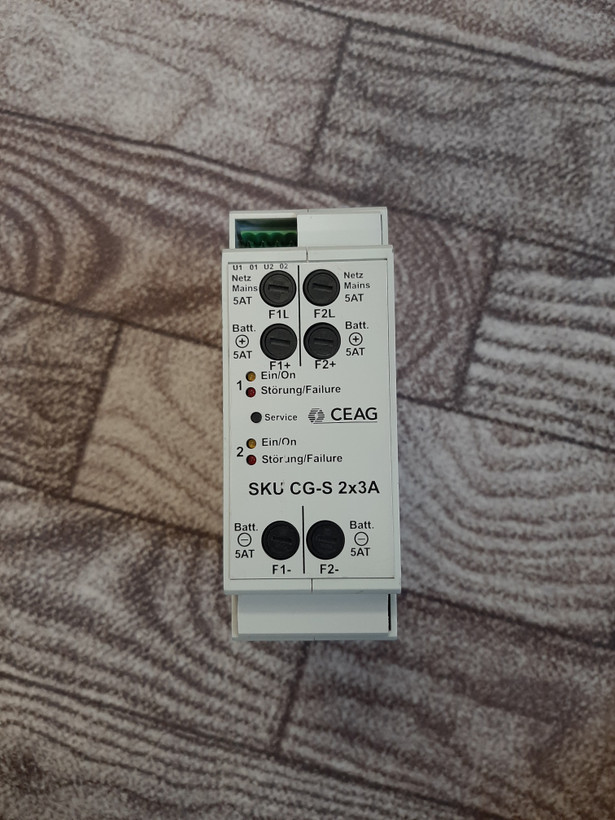

ماژول تعویض مدار اضطراری CEAG SKU CG-S 2x3A

ماژول تعویض مدار اضطراری CEAG SKU CG-S 2x3A



معرفی محصول



CEAG SKU CG-S 2x3A یک ماژول تعویض مدار (Circuit Change-Over Module) برای سیستم‌های تغذیه مرکزی روشنایی اضطراری است. این ماژول در سیستم‌های باتری مرکزی CEAG ZB-S مورد استفاده قرار می‌گیرد و وظیفه دارد مدارهای روشنایی اضطراری را بین منبع برق شهر (AC) و منبع تغذیه باتری (DC) مدیریت و سوئیچ کند.



مدل SKU CG-S 2x3A دارای 2 مدار مستقل است که هر مدار جریان نامی 3 آمپر دارد. این ماژول همچنین امکان نظارت و تشخیص وضعیت چراغ‌های اضطراری متصل به هر مدار را فراهم می‌کند.



مشخصات فنی CEAG SKU CG-S 2x3A



برند: CEAG



سازنده: CEAG Notlichtsysteme / Eaton



مدل: SKU CG-S 2x3A



نوع تجهیز: Circuit Change-Over Module



کاربرد: سیستم روشنایی اضطراری و تغذیه مرکزی



تعداد مدار: 2 مدار



جریان نامی هر مدار: 3A



ولتاژ نامی AC: 220 تا 240V



محدوده ولتاژ DC: 184 تا 275V



فرکانس: 50/60Hz



حفاظت فیوز: 5AT / 250V



ابعاد فیوز: 6.3 × 32 میلی‌متر



حداکثر جریان هجومی هر مدار: 250A



زمان معمول تغییر وضعیت AC به DC: حدود 450ms



توان اتصال هر مدار: تا 660W



درجه حفاظت: IP20



دمای محیط کاری: تا حدود +55°C



ارتباط با کنترلر: از طریق Bus



نوع نصب: ماژولار / نصب داخل رک یا تابلو سیستم مرکزی



سیستم مرتبط: CEAG ZB-S و فناوری CG-S





عملکرد ماژول SKU CG-S 2x3A



این ماژول برای هر یک از دو مدار، مسیر تغذیه برق شهر و باتری را مدیریت می‌کند. در شرایط عادی، مدار روشنایی از منبع AC تغذیه می‌شود و در صورت قطع یا اختلال برق شهر، سیستم می‌تواند تغذیه مدار را از منبع باتری تأمین کند.



روی پنل جلویی دستگاه، برای هر مدار نشانگرهای ON و Failure وجود دارد که وضعیت عملکرد مدار و خطاهای مربوط به چراغ‌های متصل را نمایش می‌دهند. همچنین یک Service PIN برای سرویس و پیکربندی سیستم در نظر گرفته شده است.



قابلیت‌های مهم



پشتیبانی از 2 مدار مستقل با جریان 3A



سوئیچ خودکار بین برق AC و باتری DC



حفاظت جداگانه مدارهای برق شهر و باتری



امکان نظارت مستقل بر مدارها



قابلیت پایش حداکثر 20 چراغ در هر مدار



نمایش وضعیت ON/Failure با LED



امکان عملکرد ترکیبی چراغ‌های دائم، غیر دائم و دائم قابل سوئیچ



ارتباط با واحد کنترل از طریق Bus



دسترسی آسان به فیوزها



مناسب برای سیستم‌های روشنایی اضطراری مرکزی CEAG





کاربردهای CEAG SKU CG-S 2x3A



ماژول SKU CG-S 2x3A در سیستم‌های ایمنی و روشنایی اضطراری ساختمان‌ها و تأسیسات صنعتی کاربرد دارد، از جمله:



سیستم‌های روشنایی اضطراری



سیستم‌های باتری مرکزی



تابلوهای برق اضطراری



ساختمان‌های اداری و تجاری



مراکز صنعتی و کارخانه‌ها



بیمارستان‌ها و مراکز درمانی



مراکز تجاری و فروشگاه‌ها



هتل‌ها و مراکز اقامتی



تأسیسات و ساختمان‌هایی که نیاز به روشنایی اضطراری متمرکز دارند



سیستم‌های CEAG ZB-S





مزایای CEAG SKU CG-S 2x3A



CEAG SKU CG-S 2x3A با ساختار ماژولار، امکان کنترل و مدیریت دو مدار روشنایی اضطراری را در یک سیستم تغذیه مرکزی فراهم می‌کند. حفاظت مستقل مدارها، نمایش وضعیت عملکرد و خطا، امکان مانیتورینگ چراغ‌ها و قابلیت تغییر وضعیت بین برق شهر و باتری، از ویژگی‌های مهم این ماژول هستند.



نکته مهم هنگام خرید



در صورت جایگزینی این قطعه، تطبیق دقیق SKU CG-S 2x3A با سیستم کنترل مرکزی، نوع سیستم CEAG، ولتاژ AC/DC و مشخصات مدارها ضروری است. همچنین طبق مستندات CEAG، استفاده از فیوزهای مورد تأیید سازنده توصیه شده و جریان نامی هر مدار نباید از 3 آمپر بیشتر شود.



جمع‌بندی



CEAG SKU CG-S 2x3A یک ماژول تخصصی تعویض و مانیتورینگ دو مدار روشنایی اضطراری با جریان نامی 3 آمپر برای هر مدار است که در سیستم‌های باتری مرکزی و روشنایی اضطراری CEAG ZB-S استفاده می‌شود. این تجهیز با قابلیت سوئیچ بین برق شهر و باتری، حفاظت مجزای مدارها و پایش وضعیت چراغ‌های اضطراری، یکی از اجزای سیستم‌های مرکزی تأمین برق اضطراری CEAG محسوب می‌شود.
