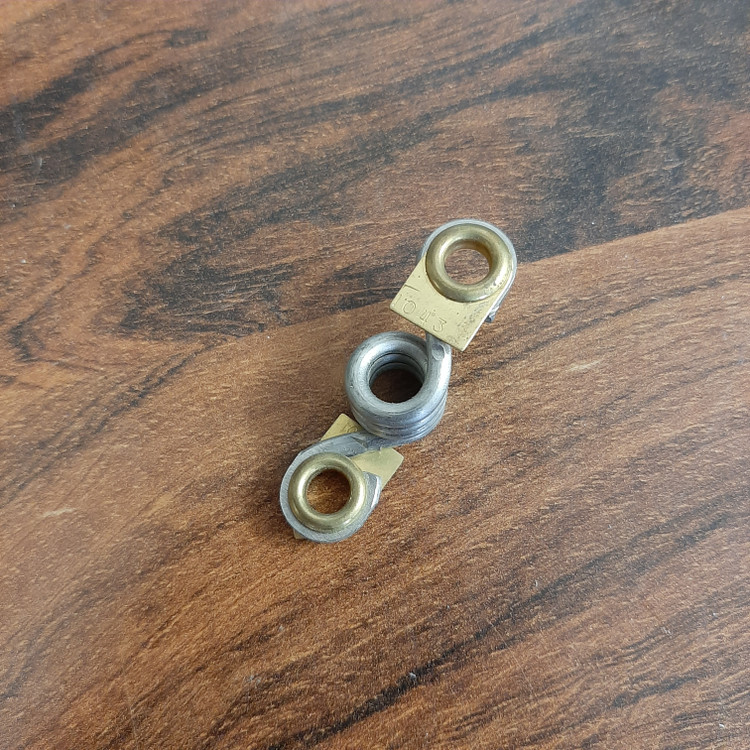

Cutler-Hammer H1043 یک المنت حرارتی اضافه‌بار (Thermal Overload Heater Element) از سری Citation است که برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و افزایش بیش از حد جریان مورد استفاده قرار می‌گیرد. این قطعه در سیستم‌های کنترل موتور، استارترهای مغناطیسی و رله‌های اضافه‌بار حرارتی کاربرد دارد.



مشخصات فنی



برند: Cutler-Hammer / Eaton



پارت نامبر: H1043



سری: Citation Series



نوع: Type H



دسته‌بندی: Thermal Overload Heater Element



محدوده جریان: 19 تا 26 آمپر



کاربرد: حفاظت موتور در برابر اضافه‌بار



نوع تجهیز: Heater Coil / Heater Element



وزن: حدود 0.03 تا 0.04 پوند



ابعاد تقریبی: 2.1 × 0.8 × 1.3 اینچ





عملکرد Cutler-Hammer H1043



المنت H1043 در مدار رله اضافه‌بار حرارتی قرار می‌گیرد. هنگام افزایش جریان موتور، المنت گرم شده و مکانیزم حرارتی رله را فعال می‌کند تا مدار کنترل موتور قطع شود. به این ترتیب از موتور در برابر اضافه‌بار، افزایش جریان و گرم‌شدن بیش از حد محافظت می‌شود.



انتخاب المنت حرارتی باید بر اساس جریان نامی موتور و مشخصات رله اضافه‌بار انجام شود؛ بنابراین محدوده 19 تا 26 آمپر به‌تنهایی به معنی مناسب بودن آن برای تمام موتورهای این بازه نیست.



کاربردها



Cutler-Hammer H1043 در تجهیزات و سیستم‌های مختلف صنعتی از جمله موارد زیر کاربرد دارد:



تابلوهای برق صنعتی



مدارهای کنترل و حفاظت موتور



موتور استارترها



کنتاکتورها و استارترهای مغناطیسی



سیستم‌های کنترل موتور



تجهیزات صنعتی و خطوط تولید



ماشین‌آلات کارخانه‌ای



سیستم‌های الکتریکی و اتوماسیون صنعتی





مزایای محصول



طراحی مناسب برای سیستم‌های حفاظت حرارتی موتور



سازگاری با تجهیزات سری Citation



محدوده جریان 19–26A



مناسب برای استفاده به‌عنوان قطعه جایگزین در سیستم‌های قدیمی



ساختار ساده و قابل اعتماد



مناسب برای کاربردهای صنعتی و کنترل موتور





جمع‌بندی



Cutler-Hammer H1043 یک المنت حرارتی رله اضافه‌بار 19 تا 26 آمپر از سری Citation است که برای حفاظت موتور و تجهیزات کنترل موتور در برابر اضافه‌بار مورد استفاده قرار می‌گیرد. این قطعه به‌ویژه برای تعمیر، نگهداری و جایگزینی المنت‌های حرارتی در تابلوهای برق و سیستم‌های کنترل موتور گزینه‌ای مناسب محسوب می‌شود.
