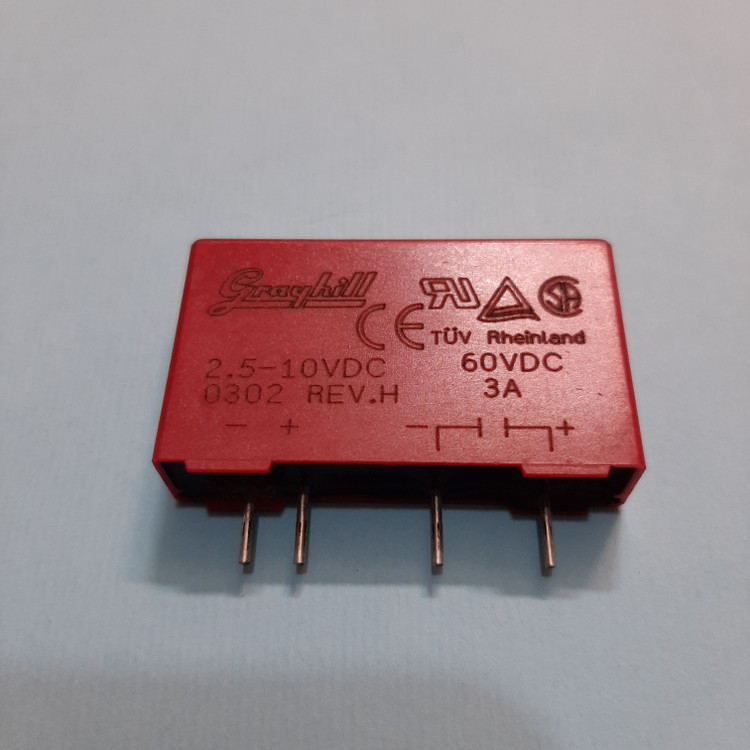

ماژول GRAYHILL 70M-ODC5

ماژول **GRAYHILL 70M-ODC5** یکی از قطعات کلیدی در سیستم‌های اتوماسیون صنعتی و کنترل فرآیند است. این ماژول به عنوان یک **ماژول خروجی دیجیتال (Digital Output Module)** از نوع مینیاتوری شناخته می‌شود که وظیفه ایزولاسیون و سوئیچینگ بارهای DC را بر عهده دارد.



---



### ۱. معرفی ماژول Grayhill 70M-ODC5

سری **70M** از محصولات شرکت آمریکایی **Grayhill**، نسخه‌های کوچک شده (Miniature) از ماژول‌های استاندارد I/O هستند. مدل **ODC5** به طور خاص برای سوئیچ کردن جریان مستقیم (DC) با ولتاژ منطقی ۵ ولت طراحی شده است. این ماژول‌ها بین سیستم کنترل (مانند PLC یا میکروکنترلر) و تجهیزات صنعتی (مانند شیرهای برقی، موتورها یا رله‌ها) قرار می‌گیرند.



### ۲. مشخصات فنی (Technical Specifications)

برای درک بهتر عملکرد این قطعه، ویژگی‌های الکتریکی آن را بررسی می‌کنیم:



* **نوع ماژول:** خروجی دیجیتال DC (Digital Output)

* **ولتاژ منطقی (Logic Voltage):** ۵ ولت DC (محدوده عملکرد معمولاً ۳ تا ۶ ولت)

* **ولتاژ سوئیچینگ (Load Voltage):** ۳ تا ۶۰ ولت DC

* **جریان خروجی:** حداکثر ۳ آمپر (در دمای ۲۵ درجه سانتی‌گراد)

* **نوع ایزولاسیون:** اپتوکاپلر (Optical Isolation) تا ۴۰۰۰ ولت RMS

* **زمان پاسخگویی (Turn-on/off Time):** بسیار سریع (کمتر از ۱۰۰ میکروثانیه)

* **دمای کاری:** ۴۰- تا ۱۰۰+ درجه سانتی‌گراد



### ۳. ویژگی‌های برجسته و مزایا

چرا در پروژه‌های حساس از **70M-ODC5** استفاده می‌شود؟



1. **ایزولاسیون نوری (Optical Isolation):** این ویژگی باعث می‌شود که نویزهای شدید یا نوسانات ولتاژ در بخش قدرت (فیلد)، به بخش کنترل (PLC یا کامپیوتر) آسیب نرساند.

2. **ابعاد مینیاتوری:** به دلیل طراحی Compact، فضای بسیار کمی را روی ریل یا برد اشغال می‌کند که برای تابلوهای برق شلوغ ایده‌آل است.

3. **طول عمر بالا:** به دلیل نداشتن قطعات مکانیکی (Solid State)، استهلاک ندارد و میلیون‌ها بار سوئیچینگ را بدون خرابی انجام می‌دهد.

4. **نشانگر LED:** اکثر مدل‌های سازگار با این سری دارای نشانگر وضعیت هستند که عیب‌یابی را آسان می‌کند.



### ۴. کاربردهای اصلی در صنعت

این ماژول در طیف گسترده‌ای از صنایع کاربرد دارد، از جمله:

* **اتوماسیون صنعتی:** اتصال خروجی‌های PLC به تجهیزات جانبی.

* **کنترل موتورهای کوچک:** برای روشن و خاموش کردن موتورهای DC.

* **شیرهای برقی (Solenoid Valves):** کنترل جریان مایعات و گازها در خطوط تولید.

* **سیستم‌های مانیتورینگ:** انتقال سیگنال به دیتالاگرها.

* **روباتیک:** استفاده در تابلوهای کنترل بازوهای صنعتی.



### ۵. نحوه عملکرد (Function)

هنگامی که سیستم کنترل (مثلاً یک آردوینو یا PLC) ولتاژ ۵ ولت را به پایه‌های ورودی ماژول اعمال می‌کند، مدار داخلی اپتوکاپلر فعال شده و جریان را در سمت خروجی (Load) برقرار می‌سازد. به دلیل استفاده از تکنولوژی **Solid State**، این سوئیچینگ بدون جرقه و با سرعت بسیار بالا انجام می‌شود.



### ۶. نکات مهم در خرید و جایگزینی

* **پلاریته:** در هنگام سیم‌کشی خروجی DC، رعایت قطب مثبت و منفی الزامی است.

* **جریان هجومی:** اگر بار شما (مثل موتور) جریان لحظه‌ای بالایی دارد، حتماً از فیوز محافظ یا دیود هرزگرد استفاده کنید.

* **برندهای مشابه:** این ماژول با استانداردهای صنعت سازگار است و گاهی با برندهایی مثل **Opto 22** یا **Crydom** در مدل‌های مشابه جایگزین می‌شود، اما سری 70M به دلیل کیفیت ساخت Grayhill محبوبیت بالایی دارد.



---



**خلاصه نهایی:**

اگر به دنبال یک راهکار مطمئن، سریع و کم‌جا برای ایزولاسیون و کنترل بارهای DC با ولتاژ ۵ ولت هستید، **Grayhill 70M-ODC5** یکی از بهترین گزینه‌ها در بازار تجهیزات ابزار دقیق و اتوماسیون است.
