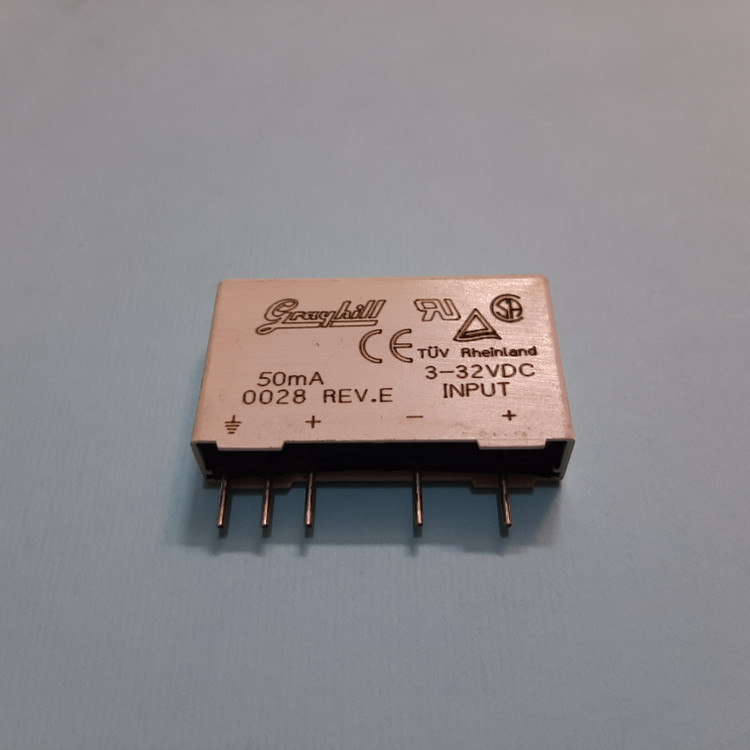

ماژول Grayhill 70M‑IDC5

**Grayhill 70M‑IDC5** یک **ماژول ورودی دیجیتال DC** (Digital DC Input Module) از سری **70X‑IDC** شرکت Grayhill است.

این قطعه برای خواندن سیگنال‌های دیجیتال DC (۰ و ۱ منطقی) از سنسورها، سوئیچ‌ها و تجهیزات صنعتی و انتقال ایمن آن به سیستم کنترل (مثلاً PLC، میکروکنترلر، برد کنترلی) استفاده می‌شود.

ویژگی اصلی این خانواده، **ایزولاسیون نوری (Optical Isolation)** و فرم‌فاکتور **مینیاتوری و قطب‌دار (Miniature, Polarized)** است؛ یعنی:

- اندازه کوچک

- دارای پلاریته مشخص برای نصب صحیح

- ایزولاسیون الکتریکی بین سمت ورودی میدان (Field Input) و سمت منطق/کنترل



## مشخصات کلی Grayhill 70M‑ID



- **نوع ماژول:** ورودی دیجیتال DC (DC Input Module)

- **سری:** 70X‑IDC

- **مدل:** 70M‑IDC5

- **فرم فاکتور:** Miniature (مینیاتوری، کوچک)

- **نوع ورودی:** Polarized (دارای پلاریته)

- **نوع کنتاکت (منطق):** Normally Open (NO)

- **ولتاژ منطقی نامی:** ۵ ولت DC

- **رنج ولتاژ ورودی:** ۳ تا ۳۲ ولت DC

- **حداکثر ولتاژ ورودی:** ۳۲ ولت DC

- **جریان ورودی در حداکثر ولتاژ:** حدود ۱۸ mA

- **مقاومت ورودی نامی:** حدود ۱٫۸ kΩ

- **ولتاژ وصل شدن (Pick-Up):** حدود ≥ ۳ VDC

- **ولتاژ قطع شدن (Drop-Out):** حدود ≤ ۱ VDC

- **رنج ولتاژ تغذیه منطق (Vcc):** ۳ تا ۶ VDC

- **Vcc نامی:** ۵ ولت DC

- **حداکثر جریان تغذیه منطقی در Vcc نامی:** ≈ ۱۰ mA

- **زمان روشن شدن (Turn‑On Time):** حداکثر ۰٫۲۰ ms

- **زمان خاموش شدن (Turn‑Off Time):** حداکثر ۰٫۰۷۵ ms

- **ایزولاسیون:** اپتوکوپلر (Optical Isolated)

- **استانداردها / تاییدیه‌ها:** UL، CSA، CE

- **RoHS:** مطابق صفحه محصول، **غیر RoHS** (No)

- **نوع ماژول / رک:** ماژول مستقل (Module) – رَک اختصاصی ندارد (Rack I/O#: N/A)



---



## کاربردهای 70M‑IDC5



این ماژول برای **ورودی دیجیتال ایزوله** در سیستم‌های اتوماسیون و کنترل صنعتی استفاده می‌شود، به‌ویژه در جایی که:



- نیاز به **حفاظت از PLC یا برد کنترل** در برابر نویز، اختلاف زمین، یا ولتاژهای ناخواسته وجود دارد.

- سیگنال‌های ورودی از **سنسورها، سوئیچ‌ها، رله‌ها، خروجی‌های ترانزیستوری** یا سایر ماژول‌ها با ولتاژ ۳ تا ۳۲ ولت DC تأمین می‌شود.

- فضای نصب محدود است و **ماژول مینیاتوری** نیاز است.



نمونه کاربردها:



- خواندن وضعیت **لیمیت سوئیچ‌ها، میکروسوئیچ‌ها، فوتوسنسورها** و …

- دریافت **خروجی دیجیتال تجهیزات صنعتی** (on/off) که با ولتاژ ۱۲ یا ۲۴ ولت کار می‌کنند.

- ایزوله کردن ورودی‌های یک **میکروکنترلر/برد آردوینو/رزبری‌پای** از نویز و ولتاژ‌های بالاتر در محیط صنعتی.

- واسط ایمن بین **خروجی ترانزیستوری سنسورهای پروکسی‌میتی یا فتو الکتریک** و ورودی منطق ۵ ولت.



---



## مزیت‌های مهم 70M‑IDC5



### ۱. ایزولاسیون نوری (Optical Isolation)

- مدار ورودی (سمت میدان) از مدار منطقی (سمت کنترل) به وسیله اپتوکوپلر کاملاً جدا شده است.

- این ایزولاسیون باعث:

  - **حفاظت در برابر ولتاژهای گذرا** و نویزهای صنعتی

  - **کاهش حلقه‌های زمین (Ground Loop)**

  - افزایش طول عمر و امنیت تجهیزات کنترلی می‌شود.



### ۲. رنج وسیع ولتاژ ورودی (۳ تا ۳۲ VDC)

- امکان اتصال به **انواع سنسور و سوییچ** با ولتاژهای ۵، ۱۲، ۲۴ و تا ۳۲ ولت DC.

- بدون نیاز به مدارهای سطح‑تغییر (Level Shifter) مجزا در اکثر موارد.



### ۳. سرعت سوئیچینگ بالا

- زمان روشن شدن: حداکثر حدود ۰٫۲۰ میلی‌ثانیه

- زمان خاموش شدن: حداکثر حدود ۰٫۰۷۵ میلی‌ثانیه

این سرعت برای:

- بسیاری از کاربردهای **اتوماسیون صنعتی، شمارش پالس، و ورودی‌های سریع** مناسب است.



### ۴. اندازه مینیاتوری

- مناسب برای تابلوهای کوچک، بردهای تست، ماژول‌های OEM و دستگاه‌های فشرده.



### ۵. سازگاری با منطق ۵ ولت

- **ولتاژ منطقی نامی ۵V** آن را برای استفاده مستقیم با:

  - بردهای مبتنی بر **میکروکنترلرهای ۵ ولتی** (مثلاً برخی AVRها)

  - سیستم‌های منطقی TTL/CMOS ۵V

  بسیار مناسب می‌کند (با در نظر گرفتن دیتاشیت).



---



## نکات طراحی و استفاده از 70M‑IDC5



برای استفاده بهینه و ایمن از این ماژول، به چند نکته توجه کنید:



1. **رعایت پلاریته (Polarized):**

   - ورودی DC باید طبق علامت + و − روی ماژول یا دیتاشیت وصل شود.



2. **رنج ولتاژ ورودی:**

   - سیگنال پایین‌تر از حدود **۳ ولت** معمولاً ۰ منطقی محسوب می‌شود.

   - سیگنال بالاتر از حدود **۳ ولت** به عنوان ۱ منطقی تشخیص داده می‌شود.

   - زیر **۱ ولت** حتماً حالت قطع (OFF) خواهد بود.



3. **عدم تجاوز از حداکثر ۳۲VDC:**

   - وارد کردن ولتاژ بالاتر می‌تواند ماژول را بسوزاند یا عمر آن را کاهش دهد.



4. **تغذیه منطقی (Vcc):**

   - ولتاژ تغذیه منطق را بین **۳ تا ۶ ولت** نگه دارید (معمولاً ۵V).

--

## چرا انتخاب 70M‑IDC5 در پروژه‌های صنعتی منطقی است؟



- اگر در یک سیستم **کنترل صنعتی یا اتوماسیون** به یک ماژول **ورودی دیجیتال DC ایزوله، کوچک، سریع و سازگار با ۵ ولت** نیاز دارید، 70M‑IDC5 گزینه‌ای قابل اتکا است.

- وجود تاییدیه‌های **UL، CSA و CE** نشان می‌دهد این قطعه برای کاربردهای صنعتی جدی و محیط‌های حساس طراحی و تأیید شده است.

- برای پروژه‌هایی که نیاز به **ایمنی الکتریکی، کاهش نویز، و طول عمر بالا** دارند، استفاده از ماژول‌های ورودی ایزوله مانند 70M‑IDC5 نسبت به اتصال مستقیم سیگنال‌ها به ورودی PLC یا میکروکنترلر **به‌مراتب مطمئن‌تر** است.
