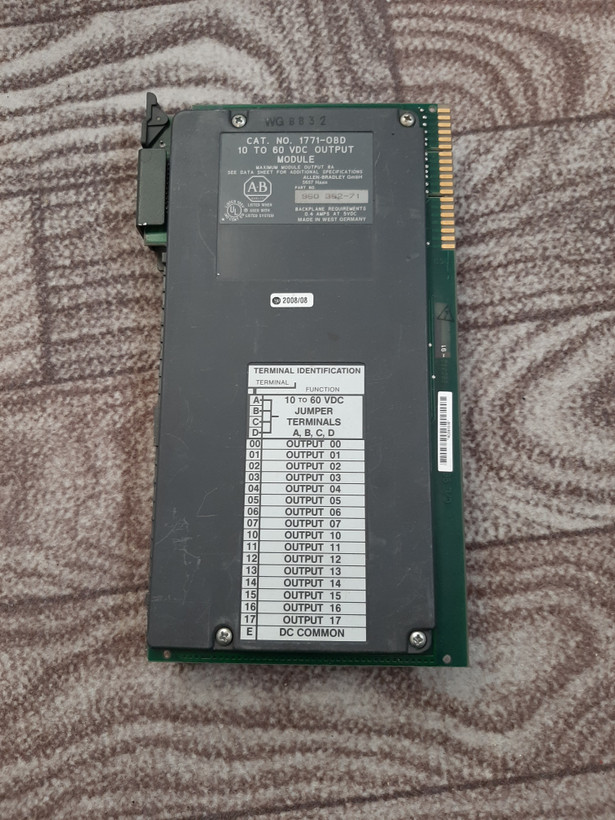

ماژول خروجی دیجیتال Allen-Bradley 1771-OBD

ماژول خروجی دیجیتال Allen-Bradley 1771-OBD



Allen-Bradley 1771-OBD یک ماژول خروجی دیجیتال DC از خانواده PLC-5 شرکت Allen-Bradley / Rockwell Automation است که برای کنترل تجهیزات و بارهای DC در سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این ماژول دارای 16 خروجی غیرایزوله بوده و محدوده ولتاژ خروجی آن 10 تا 60 ولت DC است.



مشخصات فنی



برند: Allen-Bradley



سازنده: Rockwell Automation



مدل: 1771-OBD



خانواده: PLC-5



نوع: Digital DC Output Module



تعداد خروجی: 16 کانال



محدوده ولتاژ خروجی: 10 تا 60 VDC



ولتاژ نامی: 48 VDC



جریان هر خروجی: حداکثر 2 آمپر برای بار مقاومتی



حداکثر جریان کل ماژول: 8 آمپر



Pilot Duty: حداکثر 0.2 آمپر برای هر خروجی



نوع خروجی: Source / غیرایزوله



جریان Backplane: حدود 400 میلی‌آمپر در 5VDC



نوع نصب: Rack Mount



سازگار با: شاسی‌های سری 1771



بازوی سیم‌کشی سازگار: 1771-WH، 1771-WHF و 1771-WHFB





کاربرد



ماژول 1771-OBD برای ارسال سیگنال‌های خروجی از سیستم کنترل PLC-5 به تجهیزات خارجی استفاده می‌شود. از کاربردهای آن می‌توان به کنترل رله‌ها، شیرهای برقی، سلونوئیدها، چراغ‌های سیگنال و سایر عملگرهای DC در ماشین‌آلات و خطوط تولید اشاره کرد.



این ماژول گزینه‌ای مناسب برای تعمیر، نگهداری و جایگزینی ماژول‌های خروجی در سیستم‌های قدیمی PLC-5 است و می‌تواند در پروژه‌های اتوماسیون صنعتی، تابلوهای کنترل و تجهیزات کارخانه‌ای مورد استفاده قرار گیرد.
