معرفی محصول



LEYBOLD-HERAEUS DIAVAC-N یک گیج خلأ مکانیکی (Mechanical Vacuum Gauge) و از نوع گیج خلأ دیافراگمی (Diaphragm Vacuum Gauge) است که برای اندازه‌گیری و نمایش مستقیم فشار مطلق در محدوده خلأ پایین یا Rough Vacuum مورد استفاده قرار می‌گیرد.



این تجهیز ساخت Leybold-Heraeus آلمان بوده و به دلیل ساختار مکانیکی، عدم نیاز به تغذیه الکتریکی و قابلیت اندازه‌گیری مستقل از نوع گاز، برای سیستم‌های خلأ آزمایشگاهی و صنعتی گزینه‌ای قابل‌اعتماد محسوب می‌شود. خانواده DIAVAC برای اندازه‌گیری فشار در محدوده حدود 1 تا 1000 mbar طراحی شده است.



مشخصات فنی



مشخصه توضیحات



برند LEYBOLD-HERAEUS

مدل DIAVAC-N

نوع تجهیز گیج خلأ مکانیکی / Vacuum Gauge

تکنولوژی اندازه‌گیری دیافراگمی

نوع فشار Absolute Pressure

محدوده اندازه‌گیری حدود 1 تا 1000 mbar

واحد نمایش mbar

ساختار مکانیکی و عقربه‌ای

نیاز به برق ندارد

کاربرد اندازه‌گیری خلأ در محدوده Rough Vacuum

کشور سازنده آلمان





نحوه عملکرد



در گیج DIAVAC، اندازه‌گیری فشار بر اساس تغییر شکل یک دیافراگم فلزی انجام می‌شود. با کاهش فشار داخل سیستم، اختلاف فشار بین محفظه اندازه‌گیری و فشار مرجع باعث تغییر شکل دیافراگم شده و این تغییر مکانیزم مکانیکی متصل به عقربه را حرکت می‌دهد.



یکی از مزایای مهم این روش آن است که نمایش فشار به نوع گاز و تغییرات فشار اتمسفر وابستگی مستقیم ندارد و بنابراین برای اندازه‌گیری فشار مطلق در سیستم‌های خلأ مناسب است.



محدوده و مقیاس اندازه‌گیری



در مدل‌های DIAVAC مربوط به این خانواده، محدوده اندازه‌گیری 1 تا 1000 میلی‌بار است و قسمت پایین مقیاس، به‌خصوص محدوده 1 تا 100 mbar، با تفکیک بالاتری طراحی شده است. این ویژگی باعث می‌شود گیج برای کنترل فرآیندهایی که تغییرات فشار در محدوده خلأ پایین اهمیت دارد، کاربرد مناسبی داشته باشد.



ویژگی‌های مهم



اندازه‌گیری فشار مطلق



عملکرد کاملاً مکانیکی



عدم نیاز به برق یا باتری



ساختار دیافراگمی دقیق



مناسب برای سیستم‌های خلأ



نمایش آنالوگ و خواندن آسان فشار



مناسب برای استفاده صنعتی و آزمایشگاهی



قابلیت استفاده در فرآیندهایی که نوع گاز تغییر می‌کند



مناسب برای کنترل فشار در محدوده Rough Vacuum





کاربردهای گیج خلأ LEYBOLD DIAVAC-N



این نوع گیج در طیف گسترده‌ای از تجهیزات و فرآیندهای خلأ استفاده می‌شود، از جمله:



صنایع و فرآیندها



سیستم‌های خلأ صنعتی



تجهیزات آزمایشگاهی



فرآیندهای شیمیایی



صنایع فرآیندی



سیستم‌های تقطیر تحت خلأ



فرآیندهای خشک‌کردن



تجهیزات تولید لامپ



سیستم‌های خلأ مرتبط با فرآیندهای حرارتی



تجهیزات تولید و فرآوری مواد





Leybold نیز برای خانواده DIAVAC کاربردهایی مانند فرآیندهای شیمیایی، صنایع فرآیندی، تقطیر در خلأ، اندازه‌گیری فشار مطلق مخلوط‌های گازی، فرآیندهای خشک‌کردن و تولید لامپ را ذکر کرده است.



مزیت استفاده در سیستم‌های خلأ



برخلاف بسیاری از سنسورهای الکترونیکی خلأ، این گیج برای نمایش فشار به منبع تغذیه نیاز ندارد. بنابراین در سیستم‌هایی که نمایش مستقیم و مستقل فشار خلأ مورد نیاز است، یک راهکار ساده و قابل‌اعتماد محسوب می‌شود.



ساختار دیافراگمی همچنین امکان اندازه‌گیری فشار مطلق را فراهم می‌کند و مدل‌های DIAVAC به‌عنوان گیج‌های مکانیکی دقیق برای محدوده خلأ پایین معرفی شده‌اند.



نکته درباره واحد روی صفحه

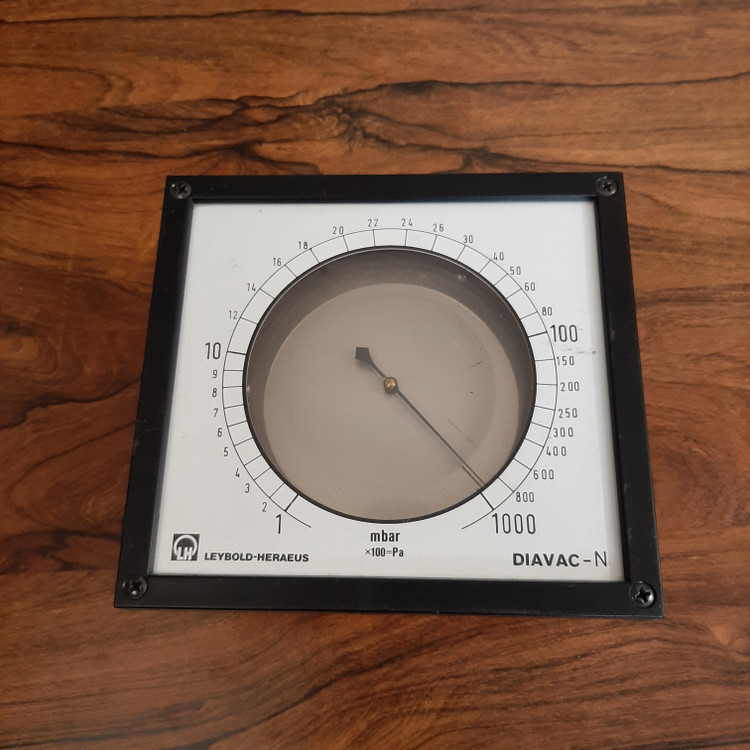

روی صفحه این تجهیز عبارت mbar × 100 Pa درج شده است. از نظر تبدیل واحد:



1 mbar = 100 Pa



بنابراین مقیاس دستگاه بر اساس میلی‌بار تنظیم شده و هر میلی‌بار معادل 100 پاسکال است.



جمع‌بندی



LEYBOLD-HERAEUS DIAVAC-N یک گیج خلأ دیافراگمی و عقربه‌ای برای اندازه‌گیری فشار مطلق است که برای سیستم‌های خلأ در محدوده Rough Vacuum طراحی شده است. ساختار مکانیکی، عدم نیاز به برق، قابلیت اندازه‌گیری مستقل از نوع گاز و مقیاس مناسب برای فشارهای پایین، این تجهیز را به گزینه‌ای کاربردی برای سیستم‌های خلأ صنعتی، آزمایشگاهی، شیمیایی، خشک‌کن‌ها و تجهیزات فرآیندی تبدیل می‌کند. مشخصات منتشرشده برای مدل DIAVAC DV 1000 از محدوده 1 تا 1000 mbar و ساختار دیافراگمی مکانیکی پشتیبانی می‌کند.
