ماژول سنسور فشار Fujikura FPM-15PG

این ماژول یک سیستم اندازه‌گیری فشار دقیق است که هسته‌ی اصلی آن سنسور فشار Fujikura مدل FPM-15PG می‌باشد. این سنسورها به دلیل پایداری بالا، دقت در اندازه‌گیری و طول عمر زیاد، در تجهیزات صنعتی و پزشکی کاربرد گسترده‌ای دارند. این برد، مدار راه‌انداز (Driver/Signal Conditioning) برای سنسور مذکور است که شامل تقویت‌کننده‌های عملیاتی (OP-Amp) و پتانسیومترهای تنظیم دقیق (Trimmer) برای کالیبراسیون می‌باشد.

مشخصات فنی و ویژگی‌ها

نام محصول: ماژول سنسور فشار Fujikura

مدل: FPM-15PG

برند: Fujikura (ساخت ژاپن)

نوع سنسور: فشار (Pressure Sensor) - نوع Gauge (نسبت به فشار اتمسفر)

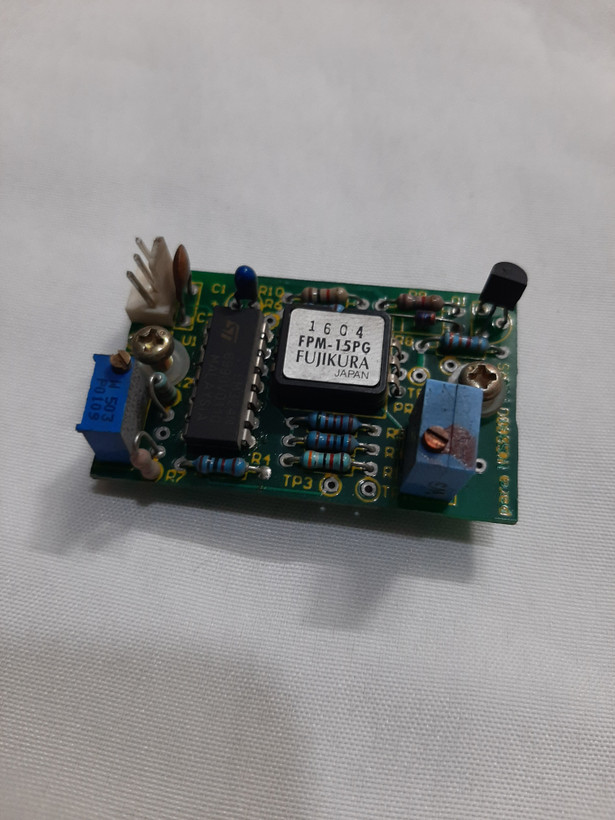

اجزای روی برد:

سنسور اصلی FPM-15PG (بخش مرکز تصویر)

آی‌سی تقویت‌کننده (Op-Amp) مدل LM324 (ساخت STMicroelectronics) جهت پردازش سیگنال خروجی سنسور

پتانسیومترهای تنظیم (Trimmer Potentiometers) جهت کالیبراسیون صفر و گین (Gain)

سایر قطعات پسیو (مقاومت‌ها، خازن‌ها) جهت فیلترینگ و پایداری مدار

ویژگی بارز: طراحی دقیق ژاپنی با قابلیت تنظیم خروجی مطابق با نیاز سیستم.

کاربردها

این ماژول به دلیل خروجی آنالوگ قابل تنظیم، در طیف وسیعی از صنایع استفاده می‌شود:



تجهیزات پزشکی: دستگاه‌های فشارسنج، ونتیلاتورها و تجهیزات مانیتورینگ تنفسی.

اتوماسیون صنعتی: اندازه‌گیری فشار هوا در سیستم‌های پنوماتیک و کنترل فرآیند.

تجهیزات آزمایشگاهی: ابزارهای دقیق اندازه‌گیری فشار گازها.

سیستم‌های HVAC: مانیتورینگ جریان هوا و فشار در سیستم‌های تهویه مطبوع.
